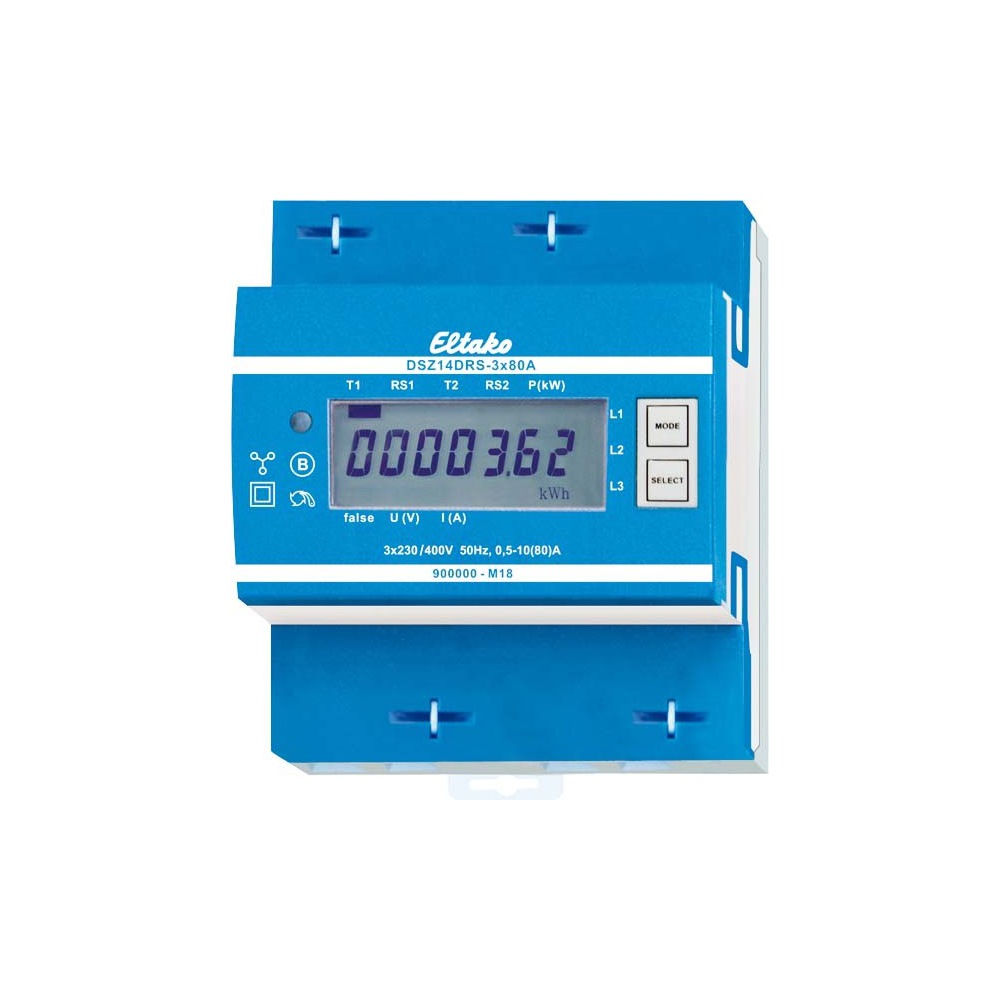

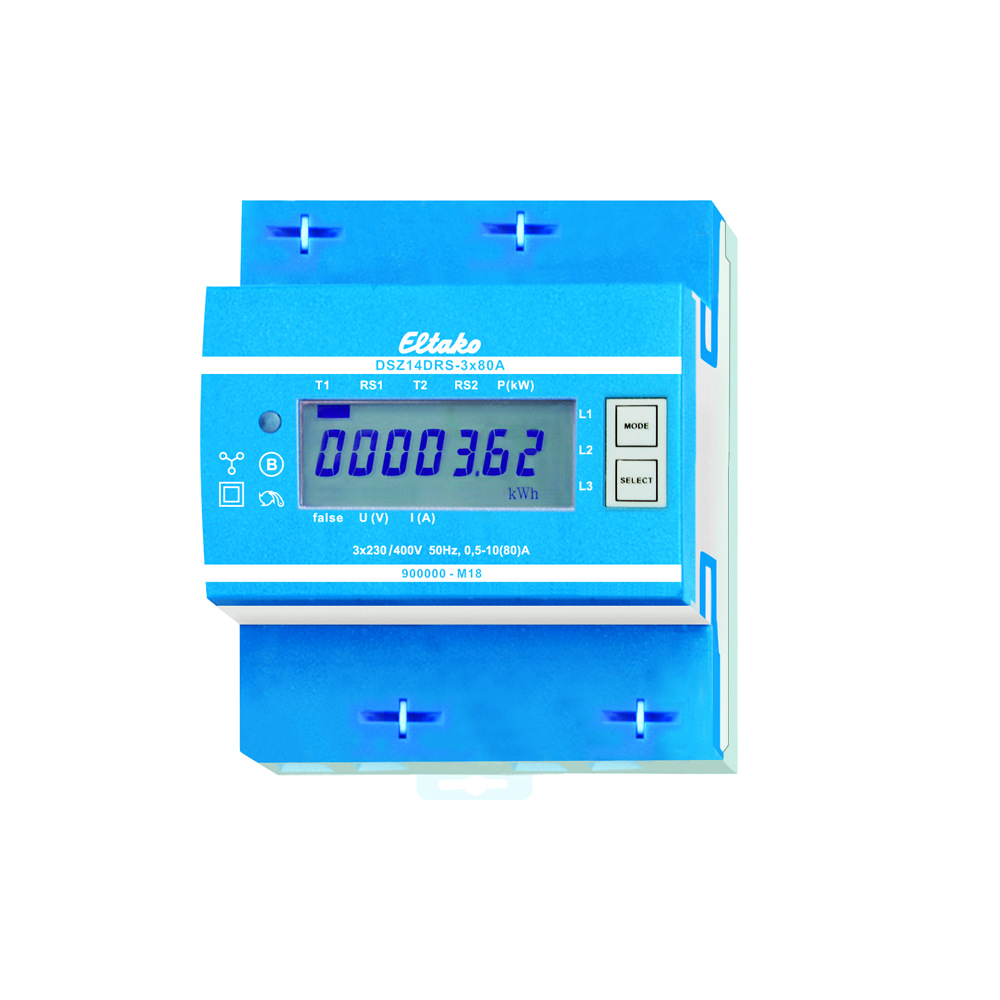

Eltako DSZ14DRS-3x80A MID RS485-Bus-Funk-Drehstromzähler geeicht

Eltako DSZ14DRS-3x80A MID RS485-Bus-Funk-Drehstromzähler geeicht

keine Verfügbarkeit - Lieferzeit auf Anfrage

160,14 € *

inkl. MwSt. zzgl. Versandkosten

Beschreibung: RS485-Bus-Funk-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,8 Watt... mehr
Produktinformationen "Eltako DSZ14DRS-3x80A MID RS485-Bus-Funk-Drehstromzähler geeicht"
Beschreibung:
RS485-Bus-Funk-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5 W an L2 und L3. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken mit Schutzart IP51. 4 Teilungs­einheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Ein­gängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur 0,8 Watt bzw. 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Die Anschlüsse L1 und N müssen vorhanden sein. Anschluss über ein FBA14 an den Eltako-RS485-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben ¿ z.B. zur Weitergabe an einen externen Rechner oder Professional Smart Home-Controller ¿ und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 1000-mal je kWh blinkenden LED neben dem Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrund­beleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.

Merkmale:
Zählertyp=elektronisch
Nennstrom (In)=10 A
Maximalstrom (Imax)=80 A
Nennspannung (Un) N-L=230 V
Nennspannung (Un) L-L=400 V
Frequenz=50 Hz
Genauigkeitsklasse=B
Polart=Vierleiter
Ausführung=Direktmessung
Energieart=Wirkleistung
Geeignet für=Bezug
Tarifausführung=Zweitarif
Tarifsteuerung=extern
Rücklaufsperre=ja
Geeicht=ja
Zulassung=Measuring Instruments Directive
Impulsausgang=elektrisch
Anzeigeart=digital
Montageart=REG
Breite in Teilungseinheiten=4
Breite=70 mm
Tiefe=58 mm
Höhe=82 mm
Ausführung der Schnittstelle=RS-485
Anzahl der Stellen=7
Schutzart (IP)=IP20
